ちょっと、そこ！ LiPo バッテリーのサプライヤーとして、私は負荷電圧と開放電圧の違いについてよく質問されます。これは、特にさまざまな用途で当社のバッテリーに依存しているユーザーにとって、重要なトピックです。それでは、早速詳しく見ていきましょう。
まず、この 2 種類の電圧とは一体何でしょうか?開回路電圧は無負荷電圧とも呼ばれ、負荷に接続されていないときのバッテリーの電圧です。簡単に言うと、バッテリーが何も電力を供給していない状態で測定される電圧です。たとえば、電圧計を使用して、デバイスに接続されていない完全に充電された LiPo バッテリーの電圧を測定すると、開回路電圧が得られます。
一方、負荷電圧は、バッテリが負荷に接続され、実際に電力を供給しているときのバッテリの電圧です。ドローンやラジコンカーなどのデバイスをバッテリーに接続すると、バッテリーがデバイスに電流を供給し始めます。そして、この電流の流れにより電圧降下が生じ、負荷電圧が発生します。
では、なぜこのような電圧降下が起こるのでしょうか？まあ、すべてはバッテリーの内部抵抗に帰着します。すべての LiPo バッテリーには内部抵抗があります。電流がバッテリーに流れると、オームの法則に従ってこの内部抵抗で電圧降下が発生します (V = IR、V は電圧降下、I は電流、R は抵抗です)。したがって、電流が増加すると、内部抵抗での電圧降下も増加し、負荷電圧が減少します。
実際の例を見てみましょう。持っていると言ってください3.7V 10Ah 15C 高レート ポリマー バッテリー ソフト パック リチウム。完全に充電され、負荷に接続されていない場合、セルごとに約 4.2V の開路電圧が測定される可能性があります。しかし、大電流を消費する高電力デバイスに接続すると、消費電流とバッテリーの内部抵抗に応じて、負荷電圧がたとえば 3.8V またはそれ以下に低下する可能性があります。
LiPo バッテリーの内部抵抗は、いくつかの要因によって変化します。主な要因の 1 つは、バッテリーの充電状態 (SOC) です。一般に、バッテリーが完全に充電されている場合、内部抵抗は低くなり、バッテリーが放電すると内部抵抗が増加します。温度も重要な役割を果たします。温度が低いとバッテリーの内部抵抗が増加するため、負荷がかかると電圧降下が大きくなります。
負荷電圧と開回路電圧の差に影響を与えるもう 1 つの要因は、バッテリーの C 定格です。 C - 定格は、バッテリーが安全に供給できる最大連続放電電流を示します。 C - 定格が高いほど、通常は内部抵抗が低いことを意味します。たとえば、3.7V 3.4Ah 35C 高レート ポリマー バッテリー ソフト パック リチウムC - 定格の低いバッテリーと比較して、比較的小さな電圧降下でより大きな電流引き込みに対応できます。
負荷電圧と開放回路電圧の違いを理解することが重要なのはなぜですか?まず、アプリケーションに適したバッテリーを選択するのに役立ちます。高電流引き込み下で安定した電圧を必要とするデバイスを使用している場合は、内部抵抗が低く、C 定格が高いバッテリーが必要です。そうしないと、負荷電圧が低下しすぎて、デバイスが誤動作したり、最高の性能が発揮されなくなったりする可能性があります。
また、負荷電圧を監視すると、バッテリーの状態を把握できます。時間の経過とともに負荷電圧が予期せず大幅に低下した場合は、バッテリーの内部抵抗が増加している兆候である可能性があります。これは、バッテリーが寿命に近づいているか、何らかの損傷があることを示している可能性があります。

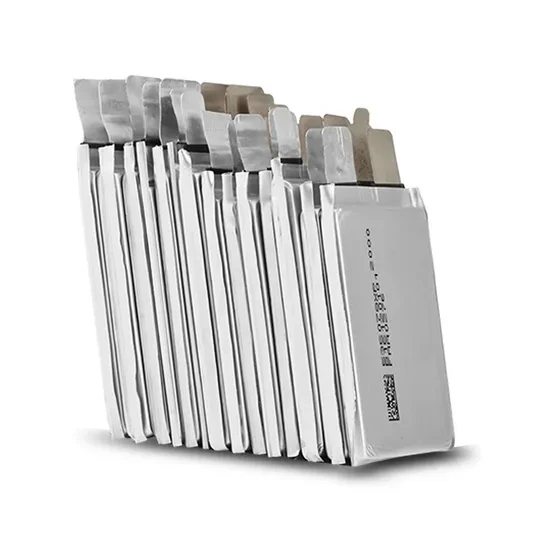

いくつかの現実世界のアプリケーションについて話しましょう。たとえば、ドローンの世界では、負荷電圧が非常に重要です。ドローンは、特に離陸時や高速操縦時に多くの電力を必要とします。負荷電圧が下がりすぎると、ドローンは飛行中に電力を失う可能性があり、危険です。そのため、多くのドローン愛好家は、次のような高 C 定格の LiPo バッテリーを選択します。高レート A グレード 3.7V 1800mAh リチウム電池セル安定した電力供給を確保します。
電気自動車の分野にも同じ原理が当てはまります。 EVは加速したり速度を維持したりするために大きな電力を必要とします。内部抵抗が高いバッテリーでは、負荷がかかると大幅な電圧降下が発生し、車両の性能と航続距離が低下します。そのため、メーカーは車両の性能を最適化するために、内部抵抗が低く、C - 定格が高いバッテリーを慎重に選択しています。
私は LiPo バッテリーのサプライヤーとして、さまざまな用途の特定の電圧要件を満たすバッテリーを提供することの重要性を理解しています。当社ではバッテリーを厳密にテストし、バッテリーの内部抵抗が低く、さまざまな条件下で安定した負荷電圧を維持できることを確認します。
LiPo バッテリーの市場にいて、アプリケーションに適したバッテリーを選択するのにサポートが必要な場合は、ためらわずにお問い合わせください。あなたが小型 RC デバイスを組み立てる趣味人であっても、製品用の高性能バッテリーを探しているメーカーであっても、当社は最適なソリューションを提供できます。バッテリーのニーズについてお気軽にお問い合わせください。お客様に最適な LiPo バッテリーを一緒に見つけていきましょう。
参考文献:
- Battery University: バッテリー技術と関連概念に関する包括的なリソース。
- 学術雑誌に掲載された、LiPo バッテリーの性能と特性に関するさまざまな研究論文。
